Радиусы гиба труб

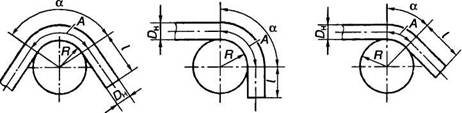

Наименьшие радиусы гиба труб и наименьшие длины прямых участков изогнутых труб показаны на рис. 1.

Длину изогнутого участка трубы А определяют по формуле

где R - наименьший радиус изгиба, мм; Dн - наружный диаметр трубы, мм.

При выборе радиуса изгиба следует по возможности предпочитать для изгиба трубы в холодном состоянии.

Размеры минимальных радиусов гиба стальных труб в зависимости от наружного диаметра и толщины стенки, а также предельные размеры складок приведены в табл. 18.

Минимальные радиусы гиба труб назначают в технически обоснованных случаях. При этом должны выполняться следующие требования:

1. Предельные значения овальности в месте изгиба не должны превышать указанных в табл. 18.

2. Толщина стенки трубы в зоне изгиба с наружной стороны изгиба должна составлять не менее 80% исходной толщины.

3. Размеры складок на внутренней (сжатой) стороне трубы не должны превышать указанных в табл. 18.

Рис. 1

Толщина стенок с наружной и внутренней стороны изгиба трубы определяется по формулам:

где S - исходная толщина стенки трубы; D_н - наружный диаметр трубы (исходный), мм; R_cр - средний радиус гиба, мм.

При заданном предельно допустимом утоньшении (уменьшении толщины) S_н/S ≤ 0,2, средний радиус гиба определяется по формуле:

Данные приведены для труб с относительной толщиной стенки 0,04 ≤ S/D_н ≤ 0,05 из материалов с временным сопротивлением σ_в ≤ 600МПа в отожженном (мягком) состоянии.

В табл. 19 приведены размеры минимальных радиусов гиба водогазопроводных труб, в табл. 20 - медных труб по ГОСТ 617-90 и латунных по ГОСТ 494-90.

18. Радиусы гиба стальных труб в зависимости от их диаметра и толщины стенок, мм

	Диаметр трубы DH	Минимальный радиус гиба R при толщине стенки
		до 2	св.2
	От 5 до 20	4d	3d
	Св. 20 до 35	5d	3d
	Св. 35 до 60	-	4d
	Св. 60 до 140	-	5d

Предельные значения овальности в местах изгиба

Наружный диаметр трубы Dн	Предельные значения овальности
До 10 вкл.	1
Св. 10 до 18 вкл.	2
Св. 18 до 30 вкл.	3
Св. 30 до 50 вкл.	4
Св. 50	5

Предельные размеры складок при изгибе, мм

	Наружный диаметр трубы Dн	Длина складки l	Высота складки h
	Св. 3 до 8 вкл.	Не допускаются
	Св. 8 до 12 вкл.	4S	0,1
	Св. 12 до 18 вкл.	6S	0,2
	Св. 18 до 50 вкл.	8S	0,5
	Св.50	10S	0,8

19. Минимальные радиусы гиба водогазопроводных труб (по ГОСТ 3262-75 в ред. 1992г.), мм

Условный проход Dy	Наружный диаметр Dн	Минимальный радиус гиба трубы R		Наименьшая длина прямого участка
		в горячем состоянии	в холодном состоянии
8	13,5	40	80	40
10	17,0	50	100	45
15	21,3	65	130	50
20	26,8	80	160	55
25	33,5	100	200	70
32	42,3	130	250	85
40	48	150	290	100
50	60	180	360	120
65	75,5	225	450	150
80	88,5	265	530	170
100	114	340	680	230

Примечания.

1. При выборе следует по возможности предпочитать радиус гиба трубы в холодном состоянии.

2. Наименьшая длина прямого участка трубы необходима для зажима конца трубы при изгибе.

20. Радиусы гиба медных и латунных труб, мм (см. рис. 1)

Наружный диаметр Dн	Минимальный радиус гиба трубы R	Наименьшая длина прямого участка l
3	6	10
4	8	12
6	12	18
8	16	25
10	20	30
12	24	35
15	30	45
18	36	50
24	72	55
30	90	60

Примечание. Наименьшая длина прямого участка трубы необходима для зажима конца трубы при изгибе.

---
